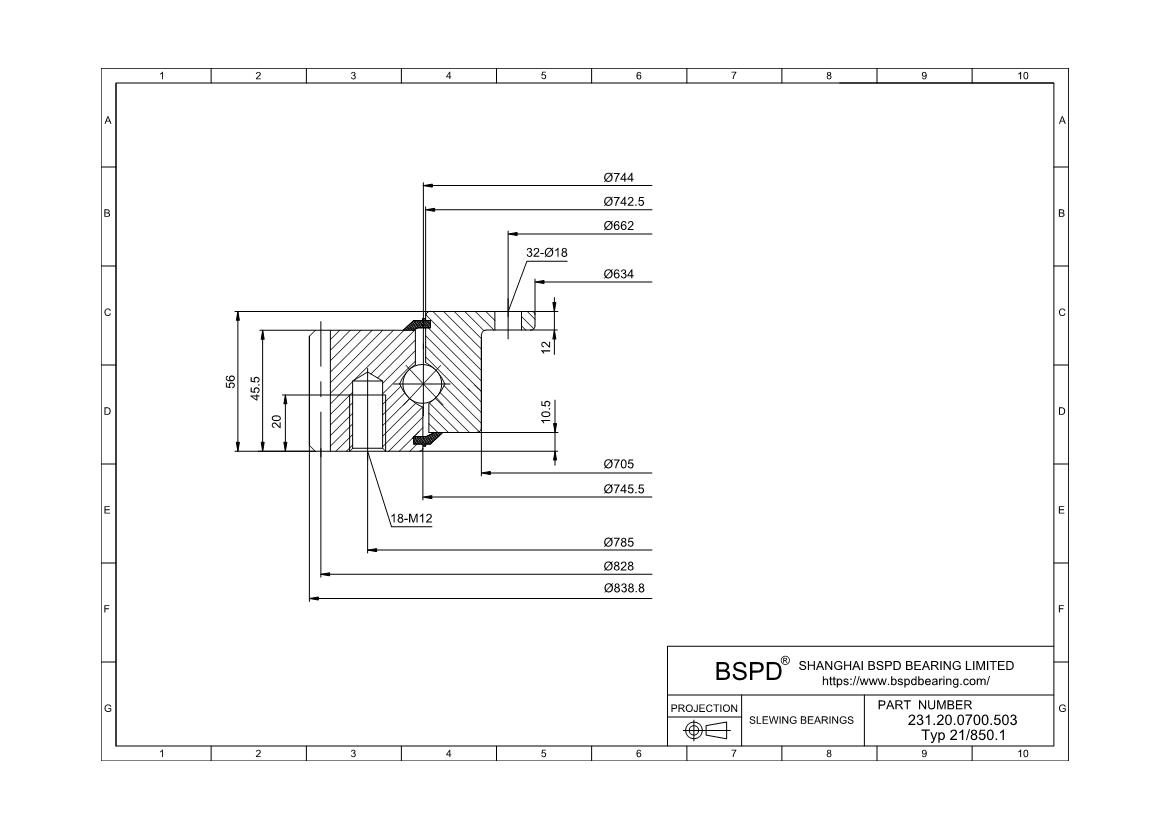

231.20.0700.503 Type 21/850.1 公制回转支承轴承2
尺寸： 孔（内）径： 634 mm； 外直径： 838.8 mm； 宽度(厚度)： 56;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 231.20.0700.503 类型 21/850.1 |
| 许用切向力，法向(X1) | 14,20 |
| 允许切向力，最大值(X2) | 28,40 |
| 外形尺寸和重量 | |
| 重量(KG) | 53,1 |
| 滚道直径(Dl) | 744 |
| 外径（D）(Da) | 838,8 |
| 内径(d)(d)(Di) | 634 |
| 总高度(H) | 56 |
| 直径(O) | 742,5 |
| 直径(U) | 745,5 |
| 直径(A) | - |
| 直径(C) | 705 |
| 环高(H1) | - |
| 环高(H2) | - |
| 底部距离 外圈/内圈(Hu) | 10,5 |
| 顶部距离 外圈/内圈(Ho) | - |
| Attachment | |
| 外孔圆直径 (La) | 785 |
| 外侧孔数(na) | 18 |
| 螺栓孔直径(B) | - |
| 螺栓尺寸(M) | 12 |
| 螺纹深度 (t) | 20 |
| 螺栓孔内圆直径(Li) | 662 |
| 内孔数(ni) | 32 |
| 螺栓尺寸(M) | - |
| 螺纹深度 (t) | - |
| 螺栓孔直径(B) | 18 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 828 |
| 模块（米） | 6 |
| 齿数(z) | 138 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | - |
| 尖端高度修改(k.m) | ? 0,6 |
| 齿宽(b) | 45,5 |
| 螺纹深度 (t) | - |
| 牙颈根高直径(Zu) | - |
| 齿颈高度(Hu) | - |
| 轴承间隙（轴向） | ? 0,5 |
| 轴承间隙（径向） | ? 0,5 |
| 油嘴数量 (n1) | 4 |
打印 PDF
回转支承轴承 231.20.0700.503 Type 21/850.1 的类型是什么?公制回转支承轴承2制造服务。免费获取即时价格、设计审查、库存和交货时间。
最小订单数量：协商价格：协商
