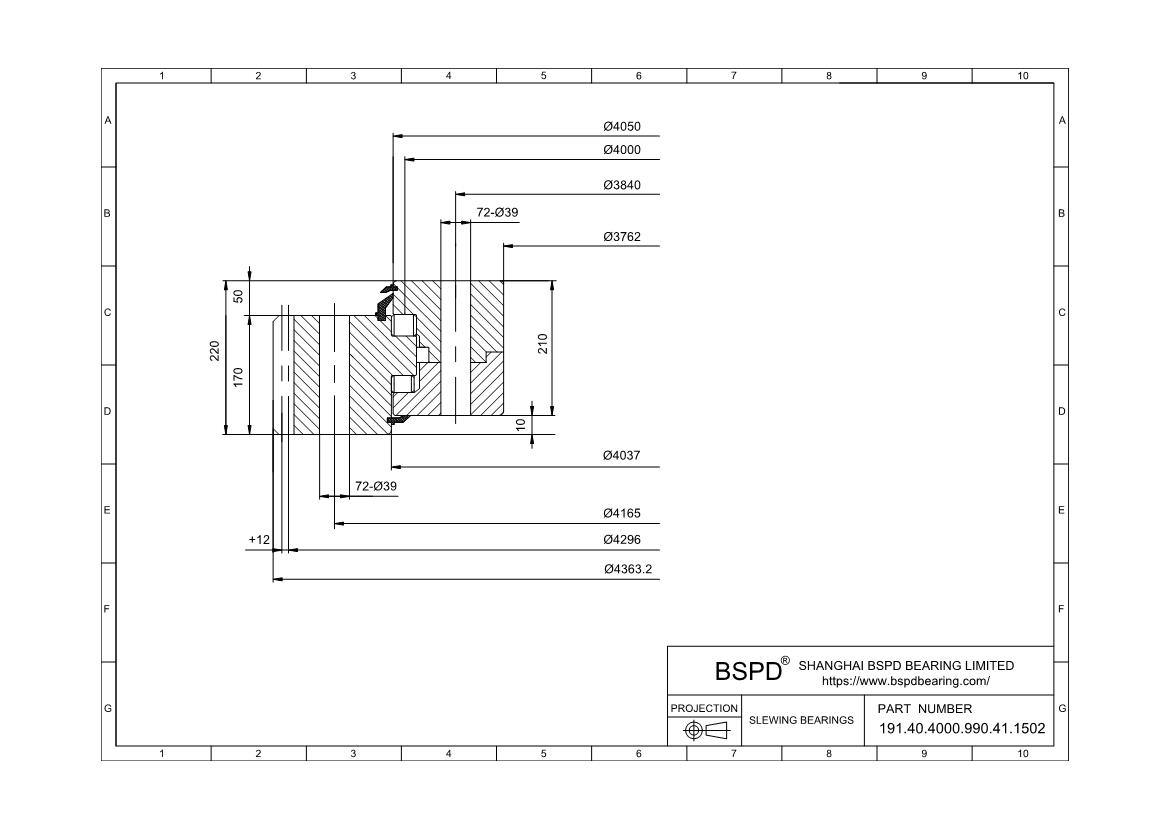

191.40.4000.990.41.1502 公制回转支承轴承2
尺寸： 孔（内）径： 3762 mm； 外直径： 4363.2 mm； 宽度(厚度)： 220;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 191.40.4000.990.41.1502 |
| 许用切向力，法向(X1) | 354.8 |
| 允许切向力，最大值(X2) | 709.6 |
| 外形尺寸和重量 | |
| 重量(KG) | 4805 |
| 滚道直径(Dl) | 4000 |
| 外径（D）(Da) | 4363.2 |
| 内径(d)(d)(Di) | 3762 |
| 总高度(H) | 220 |
| 直径(O) | 4050 |
| 直径(U) | 4037 |
| 直径(A) | |
| 直径(C) | |
| 环高(H1) | 170 |
| 环高(H2) | 210 |
| 底部距离 外圈/内圈(Hu) | 10 |
| 顶部距离 外圈/内圈(Ho) | 50 |
| Attachment | |
| 外孔圆直径 (La) | 4165 |
| 螺栓孔内圆直径(Li) | 3840 |
| Number of holes per holt-hole circle(n) | 72 |
| 螺栓孔直径(B) | 39 |
| 螺栓尺寸(M) | 36 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 4296 |
| 模块（米） | 24 |
| 齿数(z) | 179 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | +12 |
| 尖端高度修改(k.m) | -2.4 |
| 齿宽(b) | 170 |
| 牙颈根高直径(Zu) | |
| 油嘴数量 (n1) | 9 |
