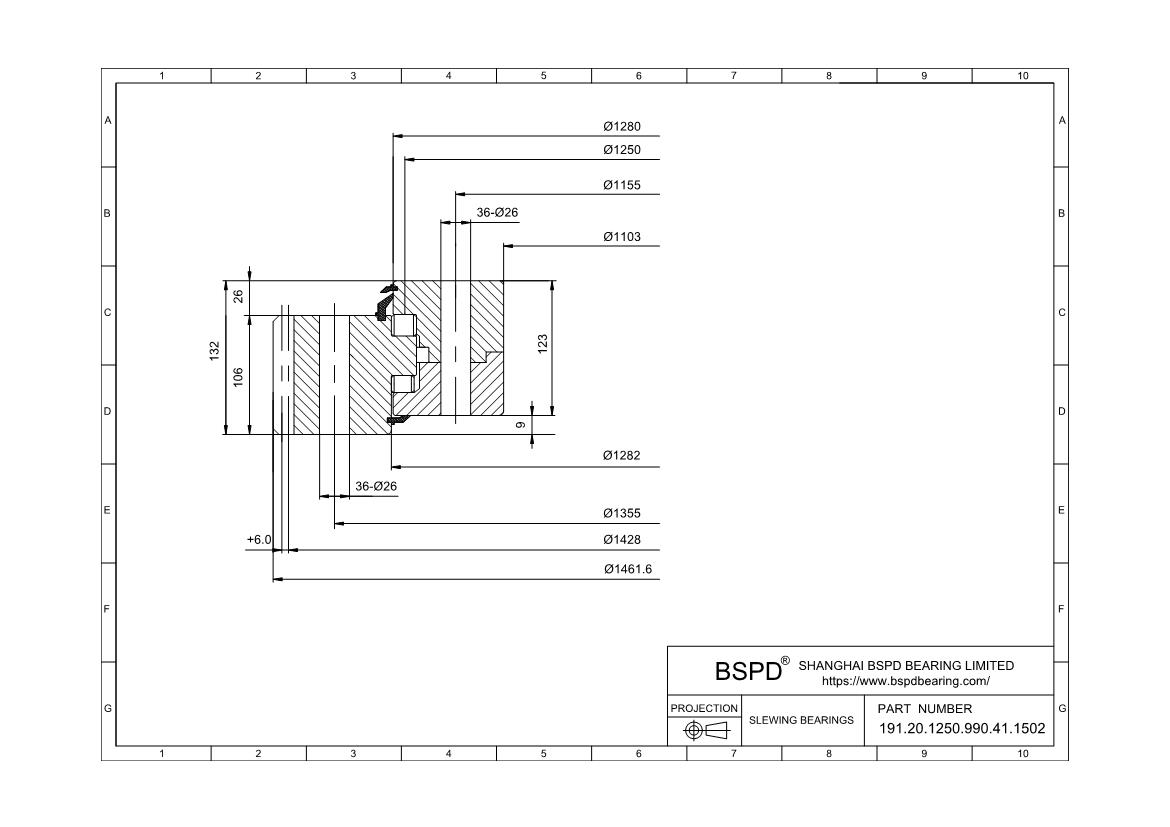

191.20.1250.990.41.1502 公制回转支承轴承2
尺寸： 孔（内）径： 1103 mm； 外直径： 1461.6 mm； 宽度(厚度)： 132;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 191.20.1250.990.41.1502 |
| 许用切向力，法向(X1) | 116.7 |
| 允许切向力，最大值(X2) | 233.4 |
| 外形尺寸和重量 | |
| 重量(KG) | 542 |
| 滚道直径(Dl) | 1250 |
| 外径（D）(Da) | 1461.6 |
| 内径(d)(d)(Di) | 1103 |
| 总高度(H) | 132 |
| 直径(O) | 1280 |
| 直径(U) | 1282 |
| 直径(A) | |
| 直径(C) | |
| 环高(H1) | 106 |
| 环高(H2) | 123 |
| 底部距离 外圈/内圈(Hu) | 9 |
| 顶部距离 外圈/内圈(Ho) | 26 |
| Attachment | |
| 外孔圆直径 (La) | 1355 |
| 螺栓孔内圆直径(Li) | 1155 |
| Number of holes per holt-hole circle(n) | 36 |
| 螺栓孔直径(B) | 26 |
| 螺栓尺寸(M) | 24 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 1428 |
| 模块（米） | 12 |
| 齿数(z) | 119 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | +6 |
| 尖端高度修改(k.m) | -1.2 |
| 齿宽(b) | 106 |
| 牙颈根高直径(Zu) | |
| 油嘴数量 (n1) | 3 |
