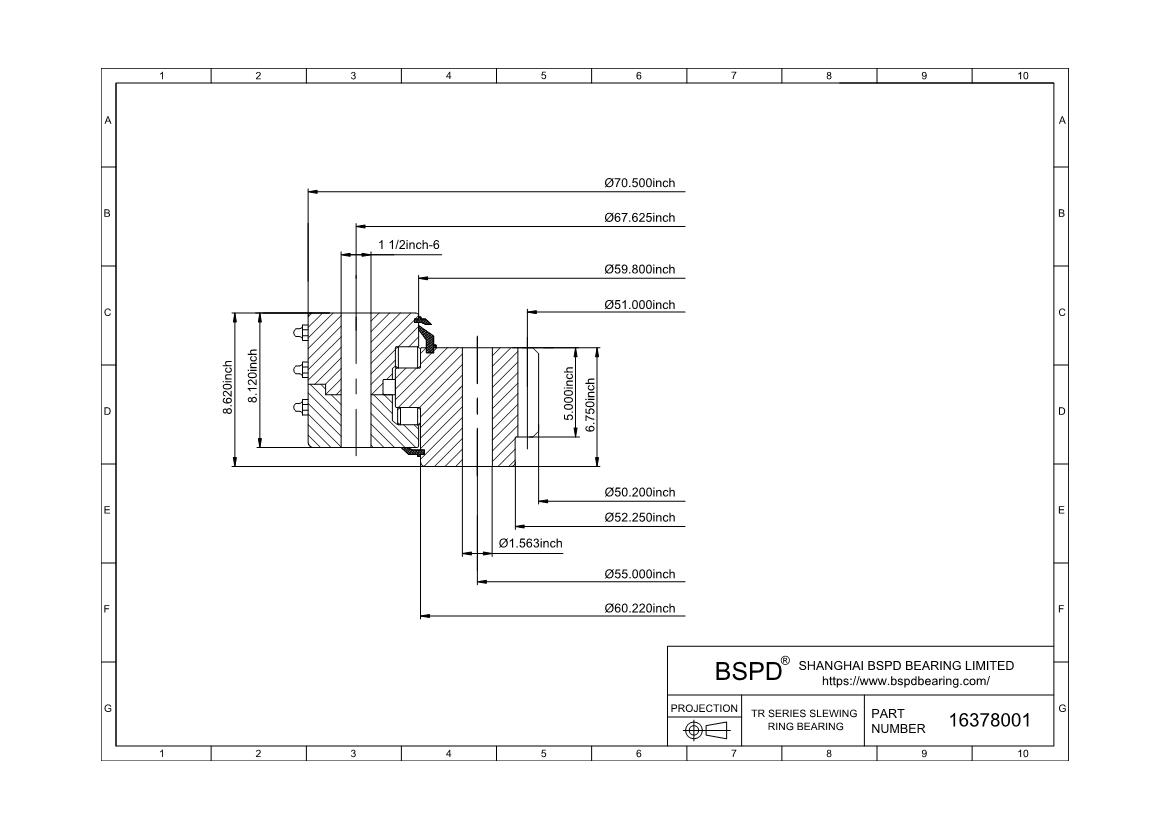

16378001 凯顿回转支承
尺寸： 孔（内）径： 50.2； 外直径： 70.5； 宽度(厚度)： 8.62;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 16378001 |
| 最大允许齿轮齿载荷 (Fz) | 56,440lbs | 251.964KN |
| 力矩额定载荷 (Crm) | 3,514,400ft-lbs | 15689.286KN |
| 轴承类型 | 回转支承轴承 |
| 外形尺寸和重量 | |
| 外圈外径（D） (Do) | 70.500" | 1790.7mm |
| 内圈内径(d)(d) (di) | 50.200" | 1275.08mm |
| 轴承总成高度(H) | 8.620" | 218.95mm |
| 外圈高度(Ho) | 8.120" | 206.25mm |
| 内圈高度(Hi) | 6.750" | 171.45mm |
| 外圈外径（D）(Dr) | - |
| Internal diameter on outer ring(Di) | 59.800" | 1518.92mm |
| External diameter on inner ring(do) | 60.220" | 1529.59mm |
| 内圈内径(d)(d)(dr) | 52.250" | 1327.15mm |
| 大约重量 (lbs) | 3,550lbs | 1610.245KG |
| 安装孔 | |
| 外圈螺栓圆 (Lo) | 67.625" | 1717.68mm |
| 外圈孔数（无） | 48 |
| 外圈孔尺寸(Bo) | 11/2-6 |
| 内圈螺栓圆(Li) | 55.000" | 1397mm |
| 内圈孔数 (ni) | 48 |
| 内圈孔数 (ni) | 1.563 |
| 内圈孔尺寸(Bi) | |
| 轮齿压力角 (?) | 20 º |
| 轮齿压力角 (α) | SD |
| 齿轮节圆直径 (D2) | 51.000" | 1295.4mm |
| 径节 (Pd) | 2" | 50.8mm |
| 齿数(z2) | 102 |
| ("+" / "-" 符号增加牙齿厚度 D2(X2) | 0 |
| 齿面宽度（B）(b2) | 5.000 |
| 齿轮 | 内齿轮 |
