16300001 凯顿回转支承
尺寸： 孔（内）径： 62.267； 外直径： 81.75； 宽度(厚度)： 6.5;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 16300001 |
| 最大允许齿轮齿载荷 (Fz) | 75,450 |
| 力矩额定载荷 (Crm) | 3,764,000ft-lbs | 16803.571KN |
| 轴承类型 | 回转支承轴承 |

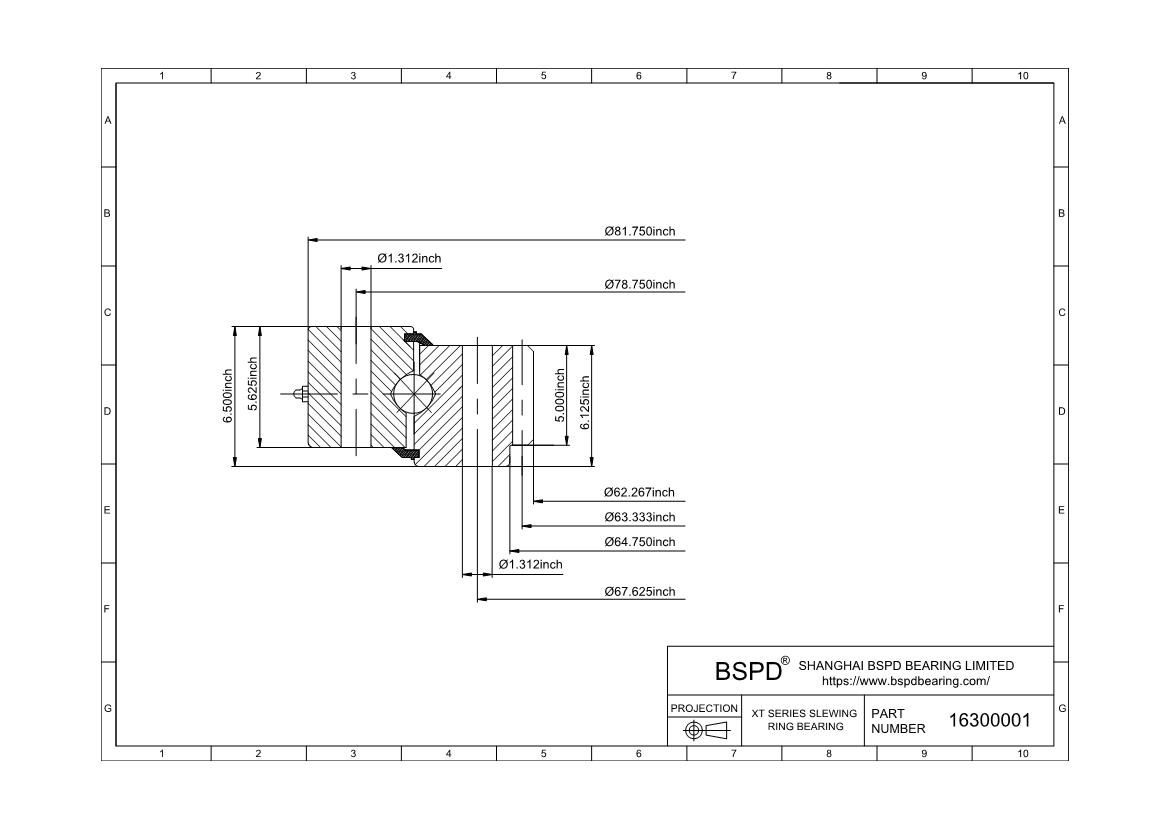

| 外形尺寸和重量 | |
| 外圈外径（D） (Do) | 81.750" | 2076.45mm |
| 内圈内径(d)(d) (di) | 62.267" | 1581.58mm |
| 轴承总成高度(H) | 6.500" | 165.1mm |
| 外圈高度(Ho) | 5.625" | 142.88mm |
| 内圈高度(Hi) | 6.125" | 155.58mm |
| 外圈外径（D）(Dr) | - |
| 内圈内径(d)(d)(dr) | 64.750" | 1644.65mm |
| 大约重量 (lbs) | 3,080lbs | 1397.057KG |
| 安装孔 | |
| 外圈螺栓圆 (Lo) | 78.750" | 2000.25mm |
| 外圈孔数（无） | 52 |
| 外圈孔尺寸(Bo) | 1.312 |
| 内圈螺栓圆(Li) | 67.625" | 1717.68mm |
| 内圈孔数 (ni) | 52 |
| 内圈孔数 (ni) | 1.312 |
| 内圈孔尺寸(Bi) | |
| 轮齿压力角 (?) | 20 º |
| 轮齿压力角 (α) | SD |
| 节直径 (D2) | 63.333" | 1608.66mm |
| Pd or (m) | 1.5 |
| 齿数 (z2) | 95 |
| Addendum modification coefficient of gear teeth(x2) | 0 |
| 轮齿面宽(b2) | 5.000 |
| 齿轮 | 内齿轮 |
