16267001 凯顿回转支承
尺寸: 孔(内)径: 58.5; 外直径: 75.394; 宽度(厚度): 6.11;

发送询盘
*
提交
产品细节
规格
产品型号 16267001
最大允许齿轮齿载荷 (Fz) 31400lbs | 140.179KN
力矩额定载荷 (Crm) 3335700ft-lbs | 14891.518KN
轴承类型 回转支承轴承

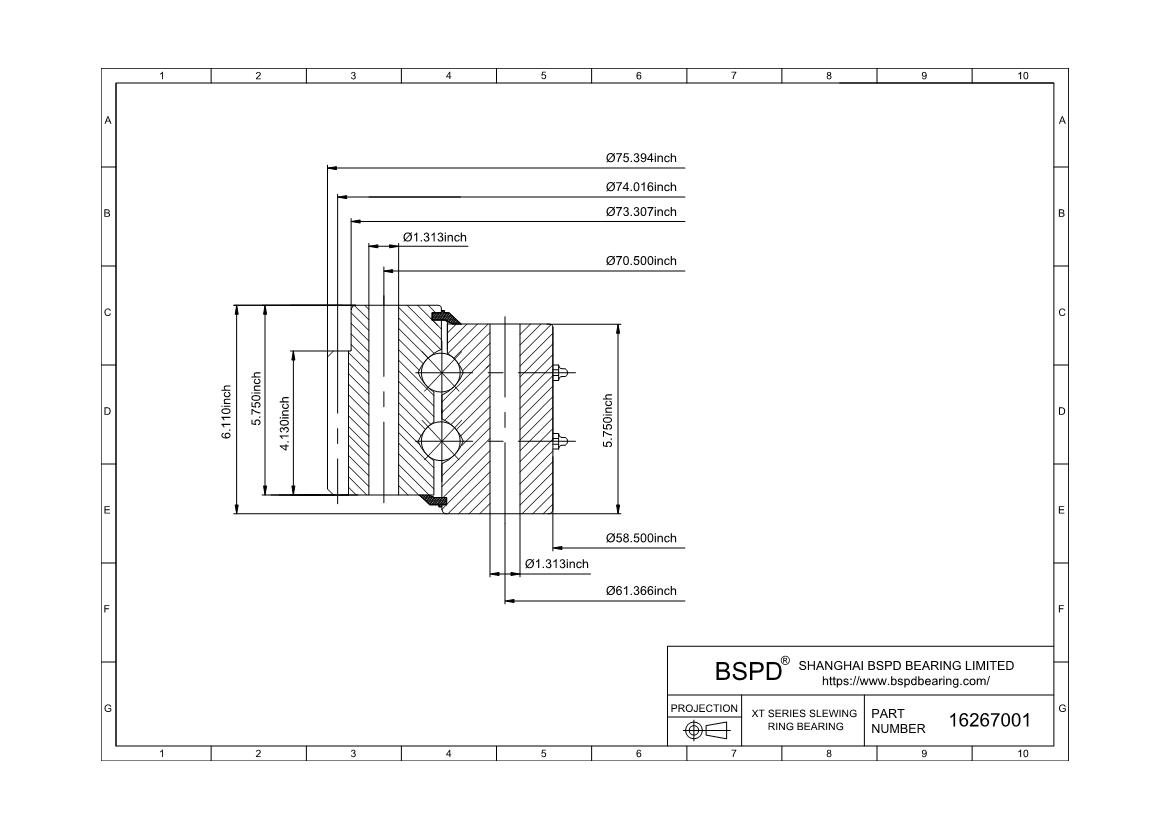

外形尺寸和重量
外圈外径(D) (Do) 75.394" | 1915.01mm
内圈内径(d)(d) (di) 58.5" | 1485.9mm
轴承总成高度(H) 6.11" | 155.19mm
外圈高度(Ho) 5.75" | 146.05mm
内圈高度(Hi) 5.75" | 146.05mm
外圈外径(D)(Dr) 73.307" | 1862mm
内圈内径(d)(d)(dr) -
大约重量 (lbs) 2450lbs | 1111.296KG
安装孔
外圈螺栓圆 (Lo) 70.5" | 1790.7mm
外圈孔数(无) 48
外圈孔尺寸(Bo) 1.313
内圈螺栓圆(Li) 61.366" | 1558.7mm
内圈孔数 (ni) 48
内圈孔数 (ni) 1.313
内圈孔尺寸(Bi)
轮齿压力角 (?) 20 º
轮齿压力角 (α) FD
齿轮节圆直径 (D2) 74.016" | 1880.01mm
径节 (Pd) 10" | 254mm
齿数(z2) 188
("+" / "-" 符号增加牙齿厚度 D2(X2) 0.8
齿面宽度(B)(b2) 4.13
齿轮 External
