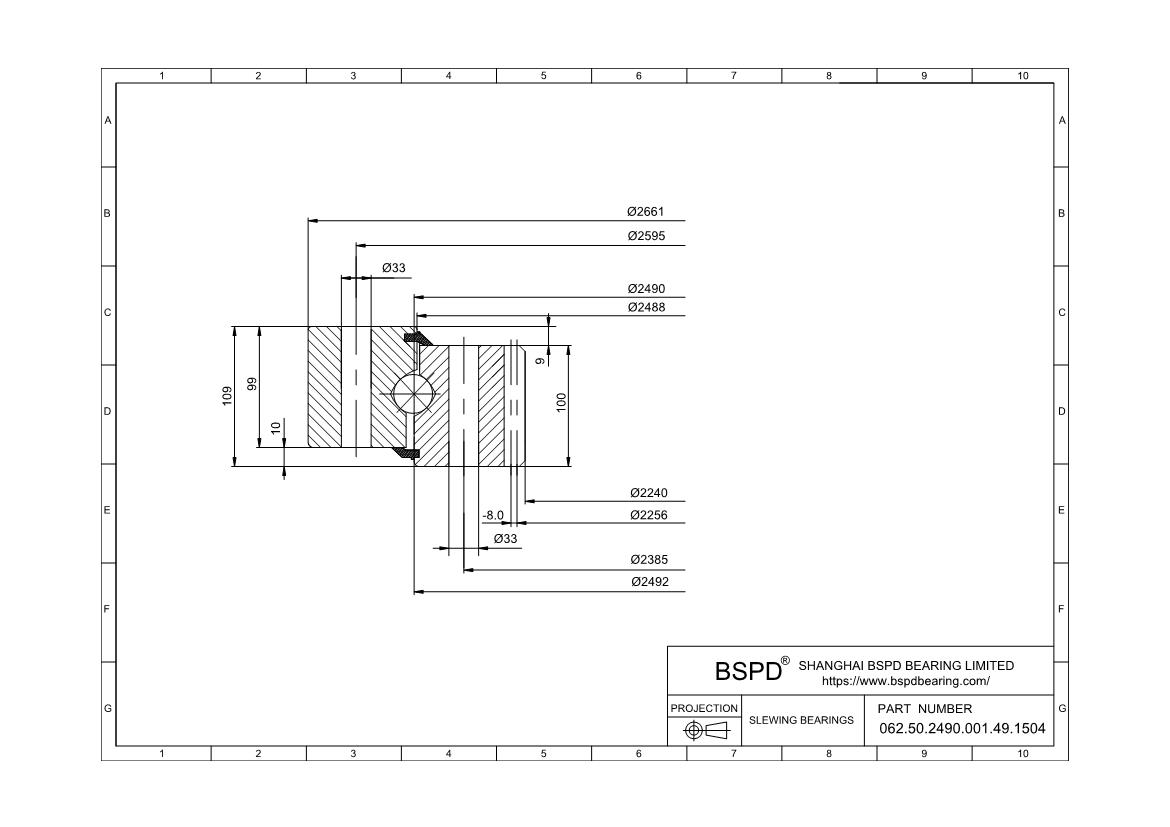

062.50.2490.001.49.1504 公制回转支承轴承2
尺寸： 孔（内）径： 2240 mm； 外直径： 2661 mm； 宽度(厚度)： 109;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 062.50.2490.001.49.1504 |
| 许用切向力，法向(X1) | 145.33 |
| 允许切向力，最大值(X2) | 290.66 |
| 几何学 | |
| 重量(KG) | 1053 |
| 滚道直径(Dl) | 2490 |
| 外径（D）(Da) | 2661 |
| 内径(d)(d)(Di) | 2240 |
| 总高度(H) | 109 |
| 外孔圆直径 (La) | 2595 |
| 螺栓孔内圆直径(Li) | 2385 |
| Attachment | |
| 每孔圈螺栓孔数(n) | 54 |
| 孔径(B) | 33 |
| 螺栓尺寸(M) | 30 |
| 油嘴数(n1) | 9 |
| 直径(O) | 2488 |
| 直径(U) | 2492 |
| 环高(H1) | 100 |
| 环高(H2) | 99 |
| 底部外圈/内圈之间的距离(Hu) | 10 |
| 顶部距离 外圈/内圈(Ho) | 9 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 2256 |
| 模块（米） | 16 |
| 齿数(z) | 141 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | |
| 尖端高度修改(k.m) | -8 |
| 齿宽(b) | 99 |
| 螺纹深度 (t) | |
| 牙颈根高直径(Zu) | |
| 齿颈高度(Hu) | |
| 轴承游隙值（轴向） | |
| 轴承游隙值（径向） | |
