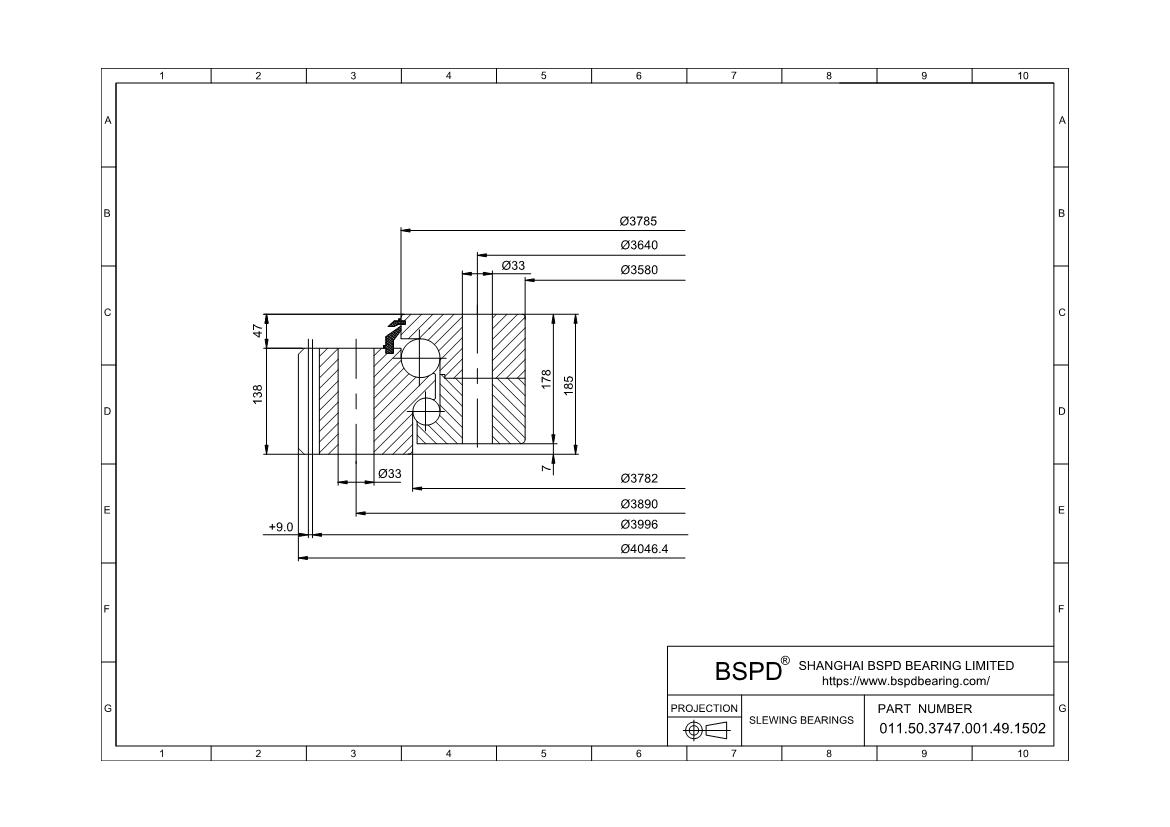

011.50.3747.001.49.1502 公制回转支承轴承2
尺寸: 孔(内)径: 3580 mm; 外直径: 4046.4 mm; 宽度(厚度): 185;

发送询盘
*
提交
产品细节
规格
产品型号 011.50.3747.001.49.1502
许用切向力,法向(X1) 216.0
允许切向力,最大值(X2) 432.0
几何学
重量(KG) 2837
滚道直径(Dl) 3747
外径(D)(Da) 4046.4
内径(d)(d)(Di) 3580
总高度(H) 185
外孔圆直径 (La) 3890
螺栓孔内圆直径(Li) 3640
Attachment
每孔圈螺栓孔数(n) 84
孔径(B) 33
螺栓尺寸(M) 30
油嘴数(n1) 6
直径(O) 3785
直径(U) 3782
环高(H1) 138
环高(H2) 178
底部外圈/内圈之间的距离(Hu) 7
顶部距离 外圈/内圈(Ho) 47
内圈孔尺寸(Bi)
螺栓孔圆直径(d) 3996
模块(米) 18
齿数(z) 222
轮廓偏移,符合 DIN 3960 标准 1976 年 10 月 (x.m) + 9
尖端高度修改(k.m) –1,8
齿宽(b) 138
螺纹深度 (t) -
牙颈根高直径(Zu) -
齿颈高度(Hu) -
