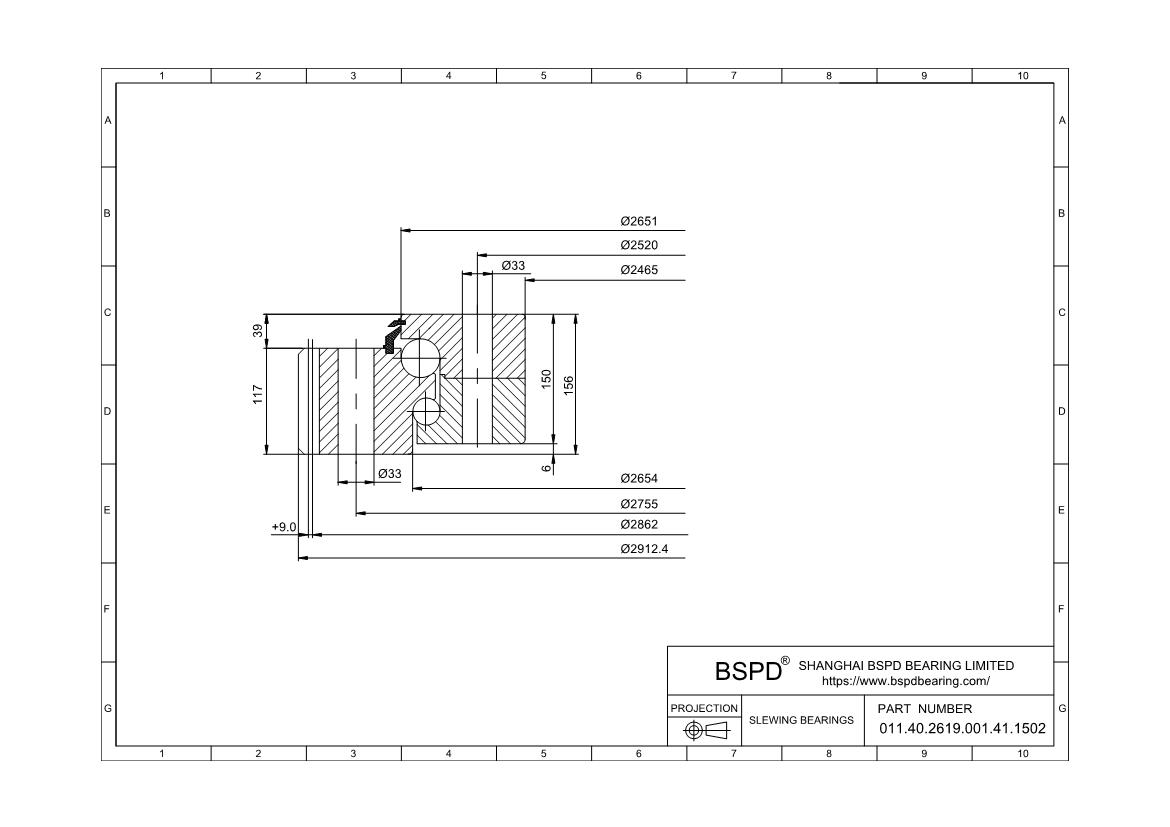

011.40.2619.001.41.1502 公制回转支承轴承2
尺寸： 孔（内）径： 2465 mm； 外直径： 2912.4 mm； 宽度(厚度)： 156;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 011.40.2619.001.41.1502 |
| 许用切向力，法向(X1) | 183,1 |
| 允许切向力，最大值(X2) | 366,2 |
| 几何学 | |
| 重量(KG) | 1615 |
| 滚道直径(Dl) | 2619 |
| 外径（D）(Da) | 2912,4 |
| 内径(d)(d)(Di) | 2465 |
| 总高度(H) | 156 |
| 外孔圆直径 (La) | 2755 |
| 螺栓孔内圆直径(Li) | 2520 |
| Attachment | |
| 每孔圈螺栓孔数(n) | 52 |
| 孔径(B) | 33 |
| 螺栓尺寸(M) | 30 |
| 油嘴数(n1) | 6 |
| 直径(O) | 2651 |
| 直径(U) | 2654 |
| 环高(H1) | 117 |
| 环高(H2) | 150 |
| 底部外圈/内圈之间的距离(Hu) | 6 |
| 顶部距离 外圈/内圈(Ho) | 39 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 2862 |
| 模块（米） | 18 |
| 齿数(z) | 159 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | + 9 |
| 尖端高度修改(k.m) | –1,8 |
| 齿宽(b) | 117 |
| 螺纹深度 (t) | - |
| 牙颈根高直径(Zu) | - |
| 齿颈高度(Hu) | - |
