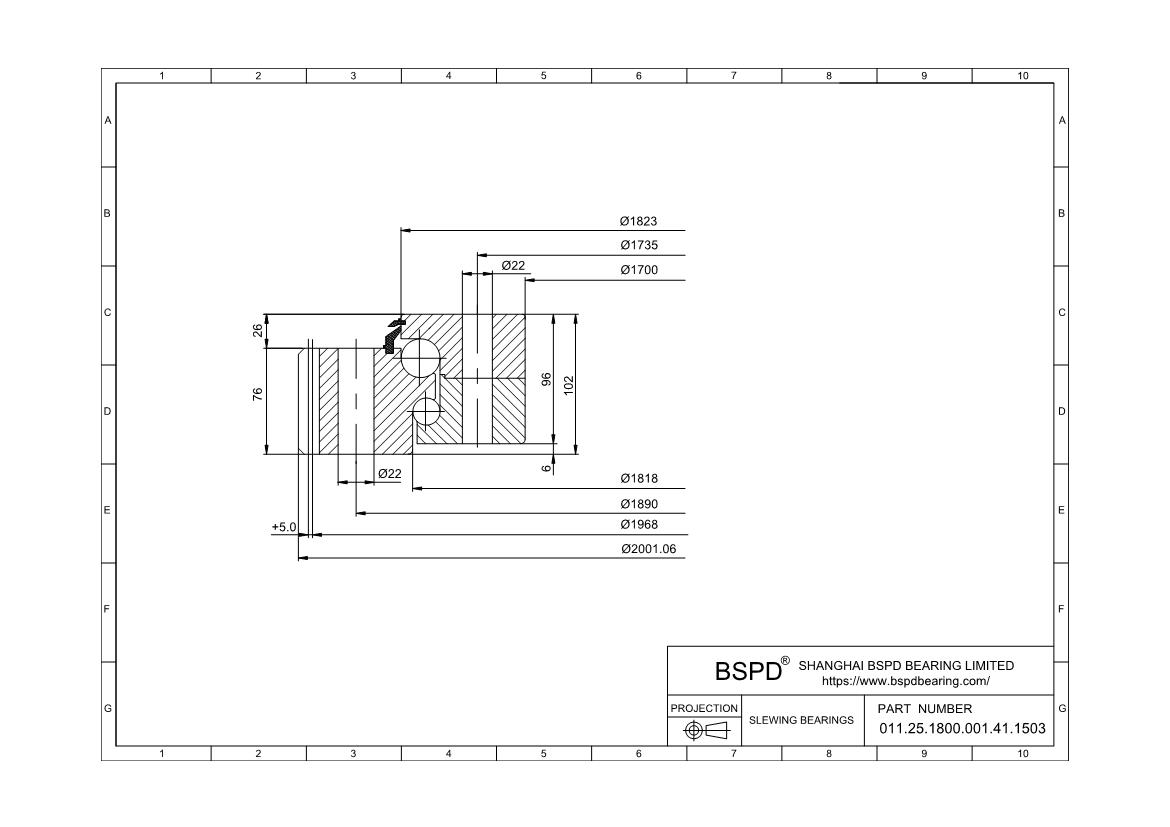

011.25.1800.001.41.1503 公制回转支承轴承2
尺寸： 孔（内）径： 1700 mm； 外直径： 2001.6 mm； 宽度(厚度)： 102;
发送询盘
产品细节
| 规格 | |
| 产品型号 | 011.25.1800.001.41.1503 |
| 许用切向力，法向(X1) | 83,71 |
| 允许切向力，最大值(X2) | 167,42 |
| 几何学 | |
| 重量(KG) | 488 |
| 滚道直径(Dl) | 1800 |
| 外径（D）(Da) | 2001.6 |
| 内径(d)(d)(Di) | 1700 |
| 总高度(H) | 102 |
| 外孔圆直径 (La) | 1890 |
| 螺栓孔内圆直径(Li) | 1735 |
| Attachment | |
| 每孔圈螺栓孔数(n) | 48 |
| 孔径(B) | 22 |
| 螺栓尺寸(M) | 20 |
| 油嘴数(n1) | 4 |
| 直径(O) | 1823 |
| 直径(U) | 1818 |
| 环高(H1) | 76 |
| 环高(H2) | 96 |
| 底部外圈/内圈之间的距离(Hu) | 6 |
| 顶部距离 外圈/内圈(Ho) | 26 |
| 内圈孔尺寸(Bi) | |
| 螺栓孔圆直径(d) | 1968 |
| 模块（米） | 12 |
| 齿数(z) | 164 |
| 轮廓偏移，符合 DIN 3960 标准 1976 年 10 月 (x.m) | +6,0 |
| 尖端高度修改(k.m) | –1,2 |
| 齿宽(b) | 76 |
| 螺纹深度 (t) | - |
| 牙颈根高直径(Zu) | - |
| 齿颈高度(Hu) | - |
